| 加工定制：是 | 品牌：正蓝 | 型号：ZLH004 |
| 工作室尺寸：40*35*35（mm） mm | 温度范围：-40-150（℃） ℃ | 温度波动度：1（℃） ℃ |
| 温度均匀度：2（%） ℃ | 控温方式：水冷 | 适用范围：-60-150 |

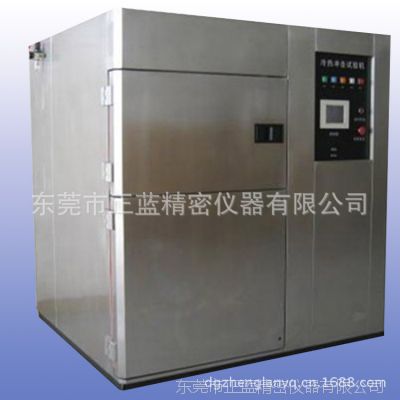

品名：高低温冲击试验箱
仪器编号:ZLH004
一、用途
用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、塑胶等行业，***工业、航天、兵工业、电子芯片IC、 半导体陶瓷及高分子材料之物理性变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质,从精密的IC到重机械的组件，无一不需要它的理想测试工具。
二、结构特点:
产品外形美观、结构合理、工艺***、选材考究。
设备分为高温室、低温室、测试室三部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷、热温度导入测试区实现冷热冲击测试目的。采用触控式液晶(LCD)显示人机介面专用控制器，进的计测装置, 操作简单, 学习容易, 稳定可靠,中，英文显示完整的系统操作状况、执行及设定程序曲线。
具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行。
箱体左侧具?50mm之测试孔1个，可供外加电源负载配线测试部件。
可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、热冲进行冲击之功能，具备高低温试验机的功能。具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。
独特的空气流通循环设计，使室内温度均匀，避免任何死角;完备的安全保护装置，避免了任何可能发生安全隐患，***设备的长期可靠性
可设定循环次数及除霜次数自动(手动) 除霜.
出风口于回风口感知器检测控制，风门机构切换时间为10秒内完成，冷热冲击温度恢复时间为5分钟内完成。
周全的安全保护装置，发生异常状况时,荧幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停机装置。
冷冻系统采用二元高效低温回路系统设计，采用欧美***压缩机，并采用对臭氧系数为零的绿色环保（HFC）制冷剂R507，R23.
***安全保护功能：电源过载保护、漏电保护、控制回路过载、短路保护、压缩机保护、接地保护、超温保护、报警声讯提示等。
箱体内外部材质采用不锈钢板（SUS#304）
三、技术参数
| 规格型号 | ZLS-49A | ZLS-80A | ZLS-150A | ZLS-49B | ZLS-80B | ZLS-150B | ZLS-49D | ZLS-80D | ZLS-150D | |||
结构尺寸 | 内箱 | 40×35 | 50×40 | 60×50 | 40×35 | 50×40 | 60×50× | 35×35× | 50×40× | 60×50× | ||
外箱 | 150×195× | 180×200 | 190×200 | 150×195 | 180×200 | 190×200 | 150×195 | 180×200 | 190×200 | |||
高温槽温度范围 | +80～200℃ | |||||||||||
低温槽温度范围 | -55～-10℃ | -65～-10℃ | -75～-10℃ | |||||||||
试验室冲击 | 高温 | +60～150℃ | ||||||||||
低温 | -10～-40℃ | -10～-55℃ | -10～-60℃ | |||||||||
升温时间 | 60～200℃约需25分钟 | |||||||||||
降温时间 | +20～-55℃小于60分钟 | +20～-65℃小于75分钟 | +20～-75℃小于90分钟 | |||||||||
冲击恢复时间 | 高温(150℃)冲击30分钟 | |||||||||||
低温(-40℃ or -55℃ or -60℃)冲击30分钟 | ||||||||||||
冲击恢复时间5分钟 | ||||||||||||
试样重量 | 2.5Kg | 5Kg | 10Kg | 2.5Kg | 5Kg | 10Kg | 2.5Kg | 5Kg | 10Kg | |||
内箱材质 | SUS＃304镜面不锈钢 | |||||||||||
外箱材质 | SUS＃304不锈钢板 | |||||||||||
保温材质 | 高密度玻璃棉＋PU发泡胶 | |||||||||||
冷冻系统 | 复叠风冷式或水冷式欧美***全封闭压缩机或半封闭压缩机、环保型雪种R23、R507 | |||||||||||
控制器 | 采用触控式人机介面，可程式控制 | |||||||||||
保护系统 | 压缩机过流、过热、超温、超压、加热干烧、马达过载、气压异常保护开关 | |||||||||||
附件 | 隔层架2片、测试孔1只 | |||||||||||
电源 | AC 3Ø 5W 380V±10% 50Hz | |||||||||||
四、冲击原理示意图
